Structure des tubes radio

Ces vues ont été obtenues en photographiant des tubes radio ouverts ou dont le bulbe est transparent.

Pour une meilleure lisibilité, l’image a ensuite été détourée manuellement à l’aide d’un logiciel de traitement d’image.

Outre son intéret documentaire, ce recueil peut s’avérer utile pour identifier des tubes dont la référence est effacée.

Cette mini base de donnée sera enrichie au fur et à mesure de l’acquisition de nouveaux tubes « hors service ».

En effet, l’auteur possède de nombreuses autres références fonctionnelles dont le bulbe, opaque (getter mal placé ou revêtement rayonnant), masque la vision interne.

Je remercie Guy Luga de m’avoir prêté pour l’occasion une TM, une TMBF1, une EVE173 Telefunken et une détectrice Junot

_images/Structures1.png

Premières triodes……………………… Triodes « modernes »…………….. Convertisseuses

_images/Structures2.png

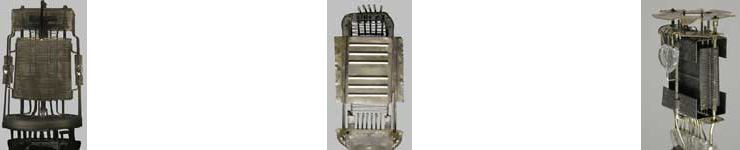

Etages HF, détection et BF…………… Triodes de sortie……………. Pentodes et beam tetrodes

_images/Structures3.png

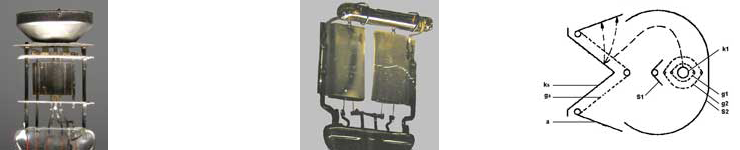

Indicateurs cathodiques d’accord…….. Redresseurs………………. Premiers tubes pour TV
